Definície:
Tg - Glass Transition Temperature Teplotný bod zmeny tuhého stavu epoxidovej živice na tekutý

- ak sa Tg prekročí:
1. rapídne narastá rozťažnosť materiálu v smere osi Z
2. rapídne klesajú mechanické vlastnosti materiálu (pevnosť, väzby v materiáli)

Td - Decomposition Temperature Teplota, pri ktorej nastane 5%-ný úbytok z hmotnosti živice/epoxidu

- ak sa Td presiahne:
1. nastáva nezvratné zničenie materiálu z dôvodu porušenia chemických väzieb epoxidu
T260/T288 Je čas, za ktorý pri danej teplote dôjde k delaminácii (260°C/288°C)
CTE – Coefficient of Thermal Expansion Zmena „veľkosti“ materiálu v X- , Y- a Z-osi podľa zmeny teploty pri konštantnom tlaku
CAF – Conductive Anodic Filament

Migrácia iónov medi prostredníctvom uzavretej vlhkosti v materiáli, čo môže po dlhšom čase môže spôsobiť skrat

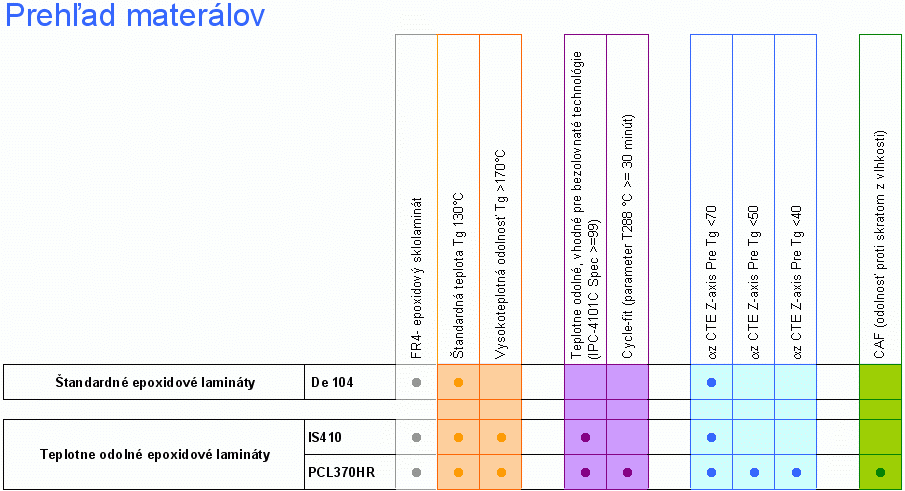

Materiálové špecifikácie

Materiál
   Štandardné epoxidové lamináty Tepelne odolné epoxidové lamináty
   Isola DE 104 Isola IS410 Isola 370HR IT-180A
IPC-4101C Spec 21 21/24/26/28/121/124 21/24/26/98/99/101/126 21/24/26/98/99/101/126/129
Tg Glass Transition Temperature by DSC, spec minimum 130 175 175 175
Td Decomposition Temperature @ 5% wt loss 330 350 340 350
T260 Mins 60 50 60 > 60
T288 Mins >5 >10 30 > 30
CTE, Z-axis Pre Tg 50 65 45 40
CTE, Z-axis Post Tg 250 250 230 210
CTE, Pre X, Y 13 13/14 13/14 10-13
CTE, Post Tg X, Y 14 15/17 14/17 10-13
% Z-Axis Expansion (50-260C) 3 3.5 2.8 2.3
Thermal Conductivity 0.4 0.5 0.4 0.4
Thermal Stress 10 Sec @ 288°C (550.4°F), spec min pass pass pass pass
Permittivity (Dk) 100 MHz HP4285A 4 3.96 4.24 4.3
Permittivity (Dk) 1 GHz HP4291A 4 3.9 4.17 4.3
Permittivity (Dk) 2 GHz Bereskin Stripline 4 3.97 4.04 4.1
Permittivity (Dk) 5 GHz Bereskin Stripline 4 3.87 3.92 4
Permittivity (Dk) 10 GHz Bereskin Stripline 3.59 3.87 3.92 4
Loss Tangent (Df) 100 MHz HP4285A 0.02 0.0149 0.015 0.013
Loss Tangent (Df) 1 GHz HP4291A 0.02 0.0189 0.0161 0.013
Loss Tangent (Df) 2 GHz Bereskin Stripline 0.022 0.02 0.021 0.013
Loss Tangent (Df) 5 GHz Bereskin Stripline 0.02 0.023 0.025 0.014
Loss Tangent (Df) 10 GHz Bereskin Stripline 0.02 0.023 0.025 0.015
Volume Resistivity (After moisture resistance) 1.3x108 5.0x108 3.0x1010 3x1010
Volume Resistivity (At elevated temperature) 3.4 x103 3.6 x105 7.0 x108 5x1010
Surface Resistivity (After moisture resistance) 1.0x108 8.0x105 3.0x108 3.0x1010
Surface Resistivity (At elevated temperature) 7.0x108 4.5x108 2.0x108 4x1010
Dielectric Breakdown, spec minimum >50 >50 >50 60
Arc Resistance, spec minimum 120 129 115 125
Electric Strength, spec minimum (Laminate & prepreg as laminated) 54 (1350) 44 (1100) 54 (1350) 45
Comparative Tracking Index (CTI) 3 [175 - 249] 3 [175 - 249] 3 [175 - 249] 3 [175 - 249]
Peel Strength Low profile Cu foil, very low profile u2013 all Cu >17um 6.5(1.14) 7 (1.23) 6 (1.05) 5.0 (0.88)
Peel Strength Standard profile copper - After thermal stress 7 (1.23) 7 (1.23) 9 (1.58) 7 (1.23)
Peel Strength Standard profile copper - At 125°C (257°F) 6.5(1.14) 6.5(1.14) 7 (1.23) 6 (1.05)
Peel Strength Standard profile copper - After process solutions 7 (1.23) 7 (1.23) 9 (1.58) 6 (1.05)
Flexural Strength Lengthwise direction 89.00 79.00 90.00 68.15-72.50
Flexural Strength Crosswise direction 70.00 68.00 77.00 60.90-65.25
Moisture Absorption, spec maximum 0.3 0.2 0.15 0.12
Flammability (Laminate & prepreg as laminated), spec min V0 V0 V0 V0
HWI 0     0
Max Operating Temperature (MOT) 130 130 (150) 130 (150) 130
DSR yes yes yes yes



Štandardné zloženie:

 Špeciálne zloženie je možné podľa požiadaviek zákazníka.

Štandardná  hrúbka laminátov (Multilayer) skladom

Hrúbka

 Isola DE104 Isola IS410 Isola PCL370HR ITEQ IT-180A
   18/18 35/35 70/70 18/18 35/35 70/70 18/18 35/35 70/70 18/18 35/35 70/70
0.15
0.20
0.36
0.41
0.46
0.54
0.56
0.61
0.71
1.000



Štandardná  hrúbka materiálu vrátane medi skladom

Hrúbka

 Isola DE104 Isola IS410 Isola PCL370HR ITEQ IT-180A
   0/35 18/18 35/35 70/70 0/35 18/18 35/35 70/70 0/35 18/18 35/35 70/70 0/35 18/18 35/35 70/70
1.00
1.20
1.50
1.55
1.60
2.00
2.40
3.20



Štandardné predimpregnované lamináty (prepreg) skladom
   Isola DE104 Isola IS410 Isola PCL370HR ITEQ IT-180A
Typ 290 x 350 mm 290 x 480 mm 290 x 350 mm 290 x 480 mm 290 x 350 mm 290 x 480 mm 290 x 350 mm 290 x 480 mm
106
1080
2116
2125
7628 01
7628 97



Hrúbky prepregov
  Type Isola DE104 Isola IS410 Isola PCL370HR ITEQ IT-180A
106 48 µm 46 µm 48 µm 46 µm
1080 69 µm     61 µm
2116 109 µm 97 µm 99 µm 104 µm
2125 99  µm
7628 01 178 µm     175 µm
7628 97 183 µm



Medené fólie skladom
   Fólia
  dierovaná nedierovaná
Hrúbka [µm]  312 x 380 mm 312 x 520 mm 312 x 380 mm 312 x 512 mm
5
12
18
35
70



Vŕtanie a frézovanie
Minimálny priemer vŕtania: 0.2 mm (PTH 0.15 mm)
Maximálny priemer vŕtania: 6.0 mm (PTH 5.9 mm)
Minimálna fréza: 0.8 mm
Štandardná fréza:  1.6 mm
Frérovanie: Plošné spoje  s maximálnym rozmerom pod 30 mm sú dokončené na mostíky.
Pre neštandardné vŕtacie hustoty a pre neštandardné frézovanie na doske plošného spoja si vyhradzujeme právo na zmenu celkovej ceny, t.j. vŕtanie a frézovanie majú zásadný vplyv na cenu DPS.



Minimálne rozmery vodič a diera
Štandardná šírka vodiča, minimálna izolačná medzera: 0,15 mm
Minimálná šírka vodiča, minimálna izolačná medzera: 0,15 mm



Farby nespájkovacej masky a sieťotlače
Farebná škála: zelená, modrá, červená, biela, čierna (standardne: zelená maska / biela sieťotlač) produktová rada XV501T
Zelená maska: clona (Curtain Coat), potlač
Masky inej farby: potlač



Povrchová úprava
Povrchová úprava:
  • HAL Balver Sn (bezolovnatý HAL)
  • HAL SnPb  (olovnatý HAL)
  • NiAu (Ni 5 µm,Au 0.1 µm)

*  pre hrúbky 0,2 - 0,25 mm a hrúbky nad 3 mm len povrch NiAu



Elektrický test:
PROBOT 6D SERIES
Skraty: Napätie  3 V
El. prúd 12 mA
  El. odpor 40 Ohm
 Prerušenia: Napätie 150 V
   El. odpor 10 MOhm
ATG A2 PROBE TESTER
Skraty: Napätie  3 V
El. prúd 12 mA
  El. odpor 40 Ohm
 Prerušenia: Napätie 150 V
   El. odpor 10 MOhm
ATG A 1500
Skraty: Napätie 100 V
El. prúd 40 mA
  El. odpor 30 Ohm
 Prerušenia: Napätie 100 V
  El. odpor 10 MOhm



UL LOGO
Číslo záznamu UL: E258735
